Amperomierz do prostownika: Mierz prąd ładowania bezpiecznie!

Wielu z nas, majsterkowiczów i entuzjastów motoryzacji, korzysta z prostowników do ładowania akumulatorów. Jednak bez odpowiedniego miernika łatwo jest ładować "na ślepo", ryzykując uszkodzenie cennego akumulatora. Ten poradnik krok po kroku pokaże Ci, jak bezpiecznie i poprawnie podłączyć zewnętrzny amperomierz do prostownika, abyś zawsze miał pełną kontrolę nad procesem ładowania.

Co Ci mówi amperomierz, czego nie wie sam prostownik?

Wiele starszych, a nawet niektóre nowsze, prostsze prostowniki nie posiadają wbudowanego wskaźnika prądu ładowania. Działają, ale nie dają nam żadnej informacji zwrotnej o tym, co dzieje się z akumulatorem. Amperomierz jest w tym przypadku niczym okno na proces ładowania. Dostarcza kluczowych informacji o aktualnym prądzie, pozwalając na monitorowanie, czy akumulator przyjmuje ładunek prawidłowo i czy prąd maleje w miarę naładowania. Jest to niezbędne dla zdrowia akumulatora i pozwala uniknąć jego przeładowania lub niedoładowania, co w konsekwencji mogłoby skrócić jego żywotność.

Kiedy zewnętrzny amperomierz staje się niezbędny?

Zewnętrzny amperomierz staje się absolutnie niezbędny, gdy używamy starszych prostowników transformatorowych, które często są pozbawione jakichkolwiek wskaźników. To właśnie one są najczęściej spotykane w garażach i warsztatach, a ich prostota oznacza brak wbudowanej diagnostyki. W przypadku nowoczesnych prostowników mikroprocesorowych, które często posiadają wbudowane wyświetlacze pokazujące prąd, napięcie i status ładowania, zewnętrzny miernik jest zazwyczaj zbędny. Jednak nawet wtedy, jeśli masz wątpliwości co do wskazań wbudowanego miernika, zewnętrzny amperomierz może posłużyć do weryfikacji.

Ryzyko ładowania "na ślepo": od przeładowania po uszkodzenie akumulatora

• Przeładowanie akumulatora: Zbyt wysoki prąd przez zbyt długi czas może doprowadzić do zagotowania elektrolitu, uszkodzenia płyt i trwałego skrócenia żywotności akumulatora.
• Niedoładowanie akumulatora: Zbyt niski prąd lub zbyt krótki czas ładowania nie pozwoli na pełne naładowanie, co również negatywnie wpływa na akumulator i jego zdolność do uruchomienia pojazdu.
• Uszkodzenie akumulatora: Niewłaściwy prąd ładowania może prowadzić do zasiarczenia płyt, deformacji obudowy, a nawet eksplozji w skrajnych przypadkach.
• Skrócenie żywotności: Zarówno przeładowanie, jak i niedoładowanie, drastycznie skracają ogólną żywotność akumulatora, zmuszając nas do częstszej wymiany.
• Ryzyko przegrzania: Niekontrolowane ładowanie może spowodować nadmierne nagrzewanie się akumulatora i prostownika, stwarzając zagrożenie pożarowe.

Niezbędne narzędzia i kluczowe zasady bezpieczeństwa

Checklista sprzętu: Co musisz mieć pod ręką?

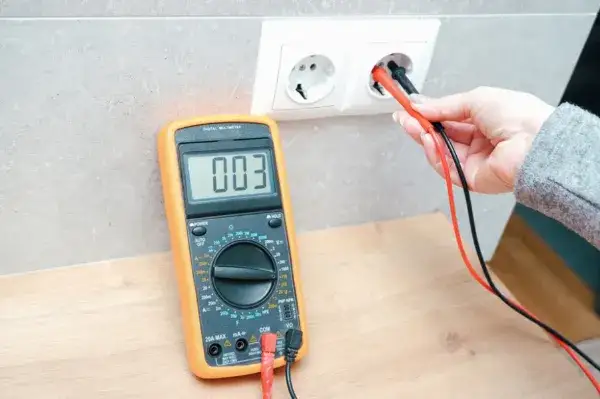

• Multimetr cyfrowy (amperomierz): Najlepiej z zakresem pomiarowym prądu stałego (DC) do co najmniej 10A, a najlepiej 20A.
• Izolowane przewody pomiarowe/sondy: Zazwyczaj są w zestawie z multimetrem. Upewnij się, że są w dobrym stanie, bez uszkodzeń izolacji.
• Rękawice ochronne: Aby chronić dłonie przed kwasem siarkowym (w przypadku akumulatorów kwasowo-ołowiowych) i porażeniem.
• Okulary ochronne: Niezbędne do ochrony oczu przed ewentualnym pryśnięciem kwasu lub iskrzeniem.
• Prostownik i akumulator: Oczywiście, to podstawa całej operacji.

Rodzaje amperomierzy który wybrać do swojego prostownika?

Na rynku dostępne są głównie dwa typy amperomierzy, które możemy wykorzystać. Pierwszy to multimetry cyfrowe, które są najbardziej uniwersalne i moim zdaniem najlepszym wyborem. Oferują dużą dokładność, często mają podświetlany wyświetlacz i umożliwiają pomiar wielu innych parametrów (napięcie, rezystancja). Kluczowe jest, aby wybrany multimetr posiadał zakres pomiarowy prądu stałego (DC) o wartości co najmniej 10A. Drugi typ to amperomierze analogowe (wychyłowe). Są one mniej dokładne, ale ich wskazówka dobrze obrazuje zmiany prądu. Często są wbudowane w starsze prostowniki lub dostępne jako osobne, proste mierniki. Do domowego użytku i sporadycznych pomiarów, multimetr cyfrowy będzie zdecydowanie lepszym i bardziej praktycznym wyborem.

Zasada numer jeden: Zawsze pracuj przy odłączonym zasilaniu!

To jest absolutnie najważniejsza zasada, której nie wolno lekceważyć. Zanim w ogóle pomyślisz o podłączeniu amperomierza, upewnij się, że prostownik jest odłączony od sieci zasilającej (wyciągnięta wtyczka z gniazdka). Dodatkowo, klemy prostownika powinny być odłączone od akumulatora. Praca na podłączonym obwodzie grozi poważnym porażeniem prądem, zwarciem, uszkodzeniem sprzętu, a nawet pożarem. Bezpieczeństwo jest tutaj priorytetem.

Jak uniknąć zwarcia i uszkodzenia sprzętu najważniejsze przestrogi

• Prawidłowa polaryzacja: To klucz do sukcesu i bezpieczeństwa. Zawsze upewnij się, że dodatni (+) przewód z prostownika jest podłączony do odpowiedniego wejścia amperomierza (zazwyczaj oznaczonego jako "A" lub "10A"), a wyjście "COM" amperomierza do dodatniej (+) klemy akumulatora. Odwrotne podłączenie może spowodować uszkodzenie miernika lub błędne wskazania.
• Unikaj iskrzenia: Podłączaj klemy pewnie i stabilnie. Luźne połączenia mogą powodować iskrzenie, które jest niebezpieczne w pobliżu akumulatora wydzielającego wodór.
• Nie używaj zakresu mA: Nigdy nie próbuj mierzyć prądu ładowania akumulatora na zakresie miliamperów (mA). Prąd ładowania akumulatora samochodowego jest znacznie wyższy i natychmiast przepali bezpiecznik w multimetrze, a w skrajnych przypadkach może uszkodzić sam miernik.
• Sprawdź stan przewodów: Upewnij się, że przewody pomiarowe i klemy prostownika są w dobrym stanie, bez pęknięć izolacji czy korozji.

Podłączenie amperomierza krok po kroku

1. Krok 1: Identyfikacja przewodów i przygotowanie obwodu

   Zacznij od zidentyfikowania przewodów wychodzących z prostownika. Zazwyczaj są to dwa przewody: czerwony (+) i czarny (-). Amperomierz, w przeciwieństwie do woltomierza, zawsze wpina się szeregowo w obwód, co oznacza, że musimy "przerwać" jeden z przewodów i wpiąć w to miejsce miernik. Najczęściej robi się to na przewodzie dodatnim (+), między prostownikiem a akumulatorem. Upewnij się, że prostownik jest odłączony od prądu, a klemy od akumulatora.

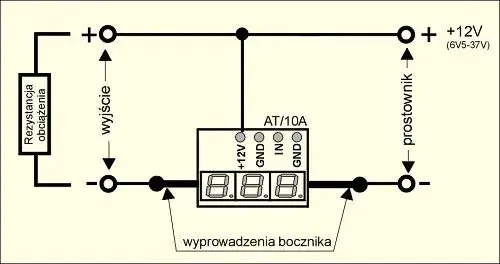

2. Krok 2: Szeregowe wpięcie miernika praktyczny schemat podłączenia

   Teraz przejdźmy do precyzyjnego podłączenia. Pamiętaj o kolejności i polaryzacji:

   1. Podłącz dodatni (+) przewód wychodzący z prostownika do wejścia "A" lub "10A" (czerwone gniazdo) w multimetrze.
   2. Podłącz przewód pomiarowy z wyjścia "COM" (czarne gniazdo) multimetru do dodatniej (+) klemy akumulatora.
   3. Ujemny (-) przewód z prostownika podłącz bezpośrednio do ujemnej (-) klemy akumulatora.

   W ten sposób amperomierz jest wpięty szeregowo w obwód dodatni, mierząc cały prąd przepływający od prostownika do akumulatora.

3. Krok 3: Jak prawidłowo ustawić multimetr cyfrowy (zakres i gniazda)?

   To bardzo ważny krok, który często jest przyczyną problemów. Ustaw multimetr w następujący sposób:

   1. Wybierz tryb pomiaru prądu stałego (DC). Na pokrętle multimetru będzie to symbol "A" z prostą linią nad nim (A=) lub "DCA".
   2. Wybierz odpowiedni zakres pomiarowy. Dla akumulatorów samochodowych zazwyczaj potrzebny jest zakres 10A lub 20A DC. Nigdy nie używaj zakresu miliamperów (mA), ponieważ spowoduje to natychmiastowe przepalenie bezpiecznika w mierniku.
   3. Upewnij się, że przewody pomiarowe są wpięte w prawidłowe gniazda: czerwony przewód do gniazda oznaczonego "A" lub "10A" (często jest to gniazdo z wyższym zakresem prądowym), a czarny przewód do gniazda "COM".

4. Krok 4: Bezpieczne uruchomienie prostownika i pierwszy pomiar

   Gdy wszystkie połączenia są wykonane, multimetr ustawiony, a Ty masz na sobie sprzęt ochronny, możesz przystąpić do uruchomienia:

   1. Jeśli klemy prostownika były odłączone od akumulatora, podłącz je teraz (najpierw plus, potem minus).
   2. Włącz prostownik do sieci zasilającej.
   3. Obserwuj wskazania na wyświetlaczu amperomierza. Powinien pojawić się odczyt prądu ładowania.

Interpretacja wyników pomiaru

Jak zmienia się prąd ładowania w czasie i dlaczego to dobry znak?

Prawidłowy proces ładowania akumulatora charakteryzuje się tym, że prąd ładowania powinien stopniowo spadać w miarę, jak akumulator się naładowuje. Na początku, gdy akumulator jest rozładowany, prąd będzie wysoki (np. 5-10A, w zależności od prostownika i pojemności akumulatora). W miarę naładowania akumulatora, jego opór wewnętrzny rośnie, a co za tym idzie, prąd pobierany z prostownika maleje. Wysoki początkowy prąd, który z czasem maleje, aż do osiągnięcia wartości bliskiej zeru (lub minimalnej wartości podtrzymującej), jest oznaką prawidłowego i zdrowego procesu ładowania. To właśnie ta informacja jest kluczowa dla oceny stanu akumulatora i pracy prostownika.

Odczyt "0A" lub brak reakcji co to oznacza?

• Przepalony bezpiecznik w mierniku: To najczęstsza przyczyna. Sprawdź bezpiecznik w swoim multimetrze (zazwyczaj jest to bezpiecznik ceramiczny, dostępny po otwarciu obudowy).
• Zły zakres pomiarowy: Upewnij się, że multimetr jest ustawiony na odpowiedni zakres prądu stałego (DC), np. 10A lub 20A, a nie na miliampery (mA) lub tryb napięcia.
• Luźne połączenie: Sprawdź wszystkie połączenia czy klemy są dobrze zaciśnięte na akumulatorze, a przewody pomiarowe solidnie wpięte w gniazda multimetru.
• Uszkodzony prostownik: Jeśli wszystkie powyższe punkty są w porządku, możliwe, że prostownik jest uszkodzony i nie podaje prądu.
• Uszkodzony akumulator: W rzadkich przypadkach, mocno uszkodzony lub zwarty akumulator może nie pobierać prądu, co również skutkuje odczytem "0A".

Wartość ujemna na mierniku prosta diagnoza błędu podłączenia

Jeśli na wyświetlaczu amperomierza pojawi się wartość ujemna (np. -5.0A), oznacza to, że przewody pomiarowe lub klemy zostały podłączone odwrotnie. Prąd płynie w kierunku przeciwnym do oczekiwanego. Wystarczy zamienić miejscami podłączenie przewodów do miernika (czerwony z czarnym) lub zamienić klemy na akumulatorze (jeśli to możliwe i bezpieczne), aby uzyskać prawidłowe, dodatnie wskazanie. Pamiętaj, że w przypadku prostownika i akumulatora zawsze mamy do czynienia z prądem stałym, więc polaryzacja ma znaczenie.

Najczęstsze błędy i jak ich uniknąć

Problem: Amperomierz nic nie pokazuje po podłączeniu

Jeśli po podłączeniu amperomierz milczy, zacznij od diagnostyki. Najpierw sprawdź bezpiecznik w multimetrze to najczęstsza przyczyna braku odczytu. Otwórz obudowę miernika i zweryfikuj jego stan. Następnie upewnij się, że wybrałeś odpowiedni zakres pomiarowy (10A lub 20A DC, nie mA!). Skontroluj również wszystkie połączenia: czy przewody są dobrze wpięte w miernik i czy klemy prostownika solidnie trzymają się akumulatora. Jeśli wszystko wydaje się poprawne, a miernik nadal nic nie pokazuje, warto zweryfikować stan akumulatora (np. mierząc jego napięcie, jeśli multimetr ma taką funkcję) oraz sprawność samego prostownika.

Problem: Iskrzenie podczas podłączania klem

Niewielkie iskrzenie podczas podłączania ostatniej klemy do akumulatora jest normalne i wynika z wyrównywania potencjałów. Jednak intensywne iskrzenie może wskazywać na zwarcie lub nieprawidłową kolejność podłączania. Aby tego uniknąć, zawsze najpierw podłącz klemy prostownika do akumulatora (najpierw dodatnią, potem ujemną), a dopiero potem włącz prostownik do gniazdka sieciowego. Odłączanie wykonujemy w odwrotnej kolejności: najpierw odłączamy prostownik od sieci, a następnie klemy od akumulatora (najpierw ujemną, potem dodatnią). To minimalizuje ryzyko niekontrolowanego iskrzenia.

Problem: Wskazania prądu wydają się nierealistycznie wysokie lub niskie

Jeśli odczyty amperomierza budzą Twoje wątpliwości, rozważ kilka możliwości. Po pierwsze, niewłaściwy zakres miernika może powodować błędne odczyty (np. zakres 2A dla prądu 10A da "przeciążenie"). Upewnij się, że jest ustawiony na odpowiednio wysoki zakres. Po drugie, uszkodzony miernik również może przekłamywać warto sprawdzić go na innym, znanym obwodzie. Po trzecie, stan akumulatora ma ogromny wpływ na prąd: głęboko rozładowany akumulator może początkowo pobierać bardzo wysoki prąd, natomiast w pełni naładowany akumulator będzie pobierał prąd bardzo niski, bliski zeru. Wreszcie, wewnętrzne problemy z akumulatorem (np. zwarcie celi) mogą powodować nietypowe wskazania prądu.

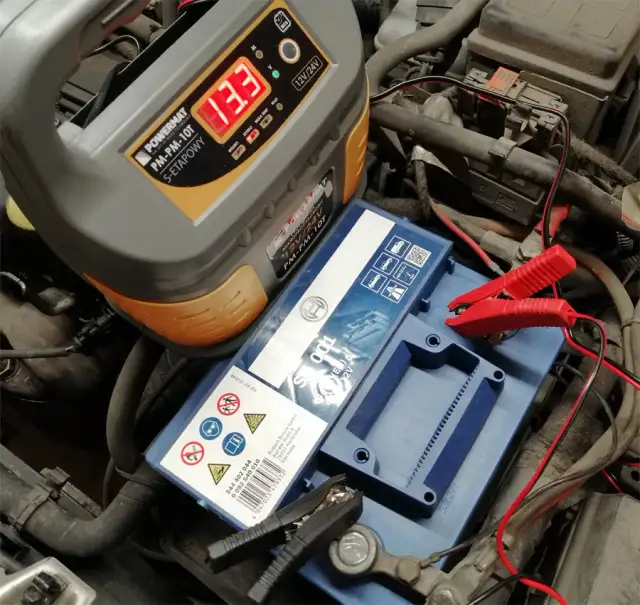

Czy można w ten sposób podłączyć amperomierz do prostownika mikroprocesorowego?

Tak, technicznie jest to możliwe, ponieważ amperomierz mierzy przepływ prądu w obwodzie, niezależnie od tego, czy prostownik jest transformatorowy, czy mikroprocesorowy. Jednak w większości przypadków jest to zbędne. Prostowniki mikroprocesorowe są "inteligentne" samodzielnie zarządzają prądem ładowania, dostosowując go do stanu akumulatora, a co najważniejsze, często wyświetlają te dane na wbudowanym ekranie. Podłączanie zewnętrznego amperomierza mogłoby być trudniejsze ze względu na często bardziej kompaktową budowę i brak łatwo dostępnych punktów do wpięcia się w obwód. Jeśli Twój prostownik mikroprocesorowy ma wyświetlacz, zaufaj jego wskazaniom.

Alternatywne metody pomiaru prądu ładowania

Mierniki cęgowe DC pomiar bez przerywania obwodu

Jedną z najbardziej komfortowych i bezpiecznych alternatyw są mierniki cęgowe (clamp meters), które umożliwiają pomiar prądu stałego (DC) bez konieczności przerywania obwodu elektrycznego. Wystarczy objąć cęgami jeden z przewodów (np. dodatni) prowadzących od prostownika do akumulatora, a miernik odczyta wartość prądu. To rozwiązanie jest nieinwazyjne, szybkie i eliminuje ryzyko zwarcia podczas podłączania. Jest to szczególnie wygodne dla osób, które często monitorują proces ładowania i cenią sobie szybkość oraz bezpieczeństwo.

Gotowe moduły z woltomierzem i amperomierzem do wbudowania

Dla majsterkowiczów, którzy chcą mieć stały podgląd na parametry ładowania, dostępne są na rynku gotowe moduły z wbudowanym woltomierzem i amperomierzem. Są to zazwyczaj małe wyświetlacze LED, które można wbudować w obudowę prostownika lub stworzyć z nich osobną skrzynkę pomiarową. Takie moduły wymagają stałego podłączenia do obwodu, ale po jednorazowej instalacji zapewniają ciągły monitoring prądu i napięcia, co jest bardzo wygodne i estetyczne.
